Engenharia Elétrica
A Peça Central da Engenharia EPLAN
O projeto de engenharia elétrica é um campo complexo, principalmente porque muitas pessoas estão trabalhando em várias disciplinas no mesmo projeto. Os dados de engenharia elétrica também devem ser utilizáveis para outros departamentos, como processamento e fabricação de pedidos. Ao mesmo tempo, a engenharia elétrica está sempre sob pressão de tempo, deve entregar dentro do prazo e sempre vigiar os custos incorridos. O EPLAN oferece uma solução de software integrado numa única fonte para uma engenharia elétrica eficiente de todos os processos.
Visão Geral: Funções e Desafios da Engenharia Elétrica
Os engenheiros elétricos enfrentam, todos os dias, uma grande variedade de tarefas e desafios que devem resolver. As soluções EPLAN estão sempre disponíveis para o ajudar no seu trabalho.
Desafios para a Engenharia Elétrica
Existem centenas e milhares de componentes que precisam de ser descritos e projetados, numerados e ligados uns aos outros com cabos e condutores. Os cabos e fios, por sua vez, devem ser dispostos em secções transversais e secções longitudinais, e devem ser atribuídos cores e marcadores de identificação. Os documentos que contêm estes diagramas têm milhares de páginas. Para se manter a par de tudo, a navegação dentro dos diagramas deve ser assegurada através da criação de referências cruzadas. Um protótipo digital pode ser utilizado como ajuda para o fabrico dos armários de controlo. Em última análise, a funcionalidade do sistema deve cumprir as especificações e ser removível.
Tarefas para Engenharia Elétrica

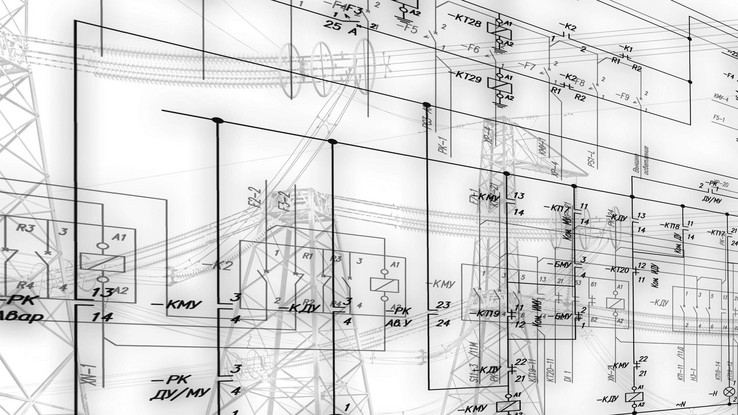

A engenharia elétrica compreende uma grande variedade de tarefas de engenharia. Estas incluem a conceção de fontes de alimentação para atuadores, sensores e tecnologia de controlo, bem como o desenvolvimento de sistemas de controlo para máquinas e instalações. Além disso, os sistemas de proteção devem ser concebidos para sobretensões e sobrecargas e os sistemas devem ser ligados à terra. Outra área importante de atividade é a criação de uma grande variedade de documentação, especialmente diagramas onde são registadas as ligações dos vários componentes elétricos. Outra tarefa diária é criar a documentação de fabrico para a construção dos armários de controlo que contêm os componentes. Tudo isto em conjunto ajuda os utilizadores, desde a fase de comissionamento e arranque até às operações de serviço e manutenção.
Trazer Ordem à sua Engenharia
Tem de existir sempre uma ordem, mesmo na engenharia. Ao utilizar as soluções do EPLAN, o seu trabalho é realizado de acordo com as regras, normas e diretrizes internacionais.
Normas e Padrões na Engenharia Elétrica
Os processos de engenharia elétrica devem orientar-se para cumprir as várias normas e padrões, que podem variar em função do local de entrega final. Por exemplo, a norma IEC 81346 aplica-se a nível mundial para a estruturação e etiquetagem de dispositivos. De acordo com esta norma, deve ser possível identificar todos os componentes dentro de toda a documentação disponível sobre engenharia elétrica. Esta norma permite a estruturação do produto e pode, assim, aumentar a eficiência dos processos de engenharia. Além disso, a norma IEC 61355 regula o tipo de documentação. As normas adicionais específicas de cada país que se aplicam à documentação de engenharia elétrica incluem GOST para a Rússia, GB para a China e NFPA nos EUA.
Dados do Dispositivo em Engenharia Elétrica
A integração dos dados dos dispositivos em planos de engenharia elétrica envolve muitas questões: que ligações têm os dispositivos e como serão ligados? Que parâmetros técnicos, dimensões e valores térmicos têm os componentes e quanto pesam? Que códigos são compatíveis e como irá o sistema de encomendas receber toda a informação necessária? Com o EPLAN, as respostas são simples e claras: utilizando o EPLAN Data Portal, tem acesso a grandes quantidades de dados de dispositivos e componentes de alta qualidade de um conjunto de fabricantes em constante crescimento.
AutomationML (Linguagem "Markup" para Automação)

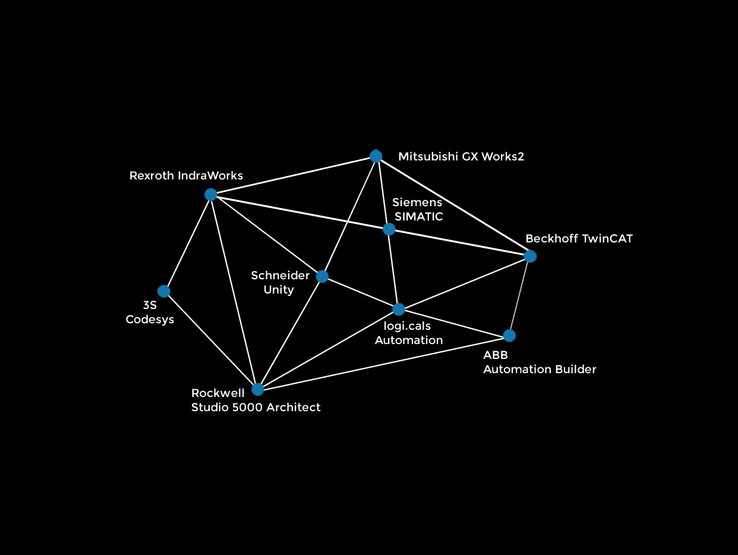

A norma internacional de dados AutomationML permite a consistência dos dados numa vasta gama de cenários informáticos. Por exemplo, permite a troca facilitada de dados PLC entre o software ECAD e a programação PLC. Com base no formato neutro de dados XML, é possível realizar um intercâmbio de dados aberto e bidireccional.
O EPLAN Oferece Soluções Integradas para Engenharia Elétrica
O software de engenharia para a integração de planeamento e processos de engenharia elétrica é um dos nossos principais pontos fortes. Aproveite as oportunidades que os nossos muitos anos de experiência e as nossas soluções de alta qualidade lhe oferecem!
Criar Esquemas
Para criar esquemas de forma integrada e simples, os símbolos, circuitos e ligações devem ser fáceis de encontrar e utilizar. As referências cruzadas devem poder ser rapidamente geridas, a navegação pelos esquemas deve ser intuitiva, e a numeração dos componentes e ligações deve ser automatizada. Tudo isto pode ser realizado utilizando o EPLAN Electric P8.
Engenharia Automatizada
Idealmente, os esquemas deveriam poder ser criados automaticamente, de forma prática, com apenas um clique do rato. Isto reduz ao mínimo os problemas de copiar e colar e aumenta a eficiência dos seus processos de engenharia.
Criar Documentação de Fabrico de Forma Profissional
A documentação de fabrico deve ser derivável dos esquemas e criada automaticamente. Utilizando o EPLAN Pro Panel, será possível criar um gémeo digital como base para todas as fases posteriores, ao longo da sua cadeia de valor. Juntamente com a nossa afiliada Rittal, oferecemos soluções integradas para a construção de armários de controlo e sistemas de comutação.
Receber Dados de Dispositivos de Alta Qualidade
O EPLAN Data Portal oferece todos os dados de dispositivos necessários como base para os seus processos de engenharia.
Documentação Esquemática para Programação PLC
Com o EPLAN, pode facilmente reutilizar dados dos seus documentos esquemáticos para programação de PLC, bem como para sistemas PLC e BUS.
Documentação Esquemática para Programação PLC
Com o EPLAN, pode facilmente reutilizar dados dos seus documentos esquemáticos para programação de PLC, bem como para sistemas PLC e BUS.
