Cablagens
Combinar Engenharia Mecânica e Elétrica para fazer com que a Complexidade seja Controlável
A tendência para o aumento da eletrificação está a aumentar a proporção de componentes elétricos, cabos e condutores em muitos produtos, desde veículos de construção e robôs até aos nossos computadores pessoais. A utilização de ferramentas profissionais e de software inteligente é cada vez mais importante para manter uma visão geral de factores importantes durante a conceção do produto, incluindo requisitos de espaço, peso total e custos resultantes. Existe sempre um grau de complexidade adicional no desenvolvimento de produtos devido a frequentes mudanças de clientes. Este grau de complexidade pode ser tornado controlável através da utilização de sistemas sofisticados que ligam a engenharia mecânica e a engenharia elétrica, e serve para produzir informação relevante para o fabrico. Isto permitirá aumentar a qualidade dos seus produtos e, ao mesmo tempo, reduzir os custos.
Desenvolvimento de Cablagens: Comparação de Desenhos Tradicionais e 3D
A construção e documentação de cablagens pode ser vista como um elemento crítico na interface entre a conceção e a produção. Criar um gémeo digital para trabalhar no desenvolvimento de cablagens é algo que vale a pena - também para a sua empresa. Isto é demonstrado, por exemplo, quando se faz uma comparação direta com o sistema tradicional.

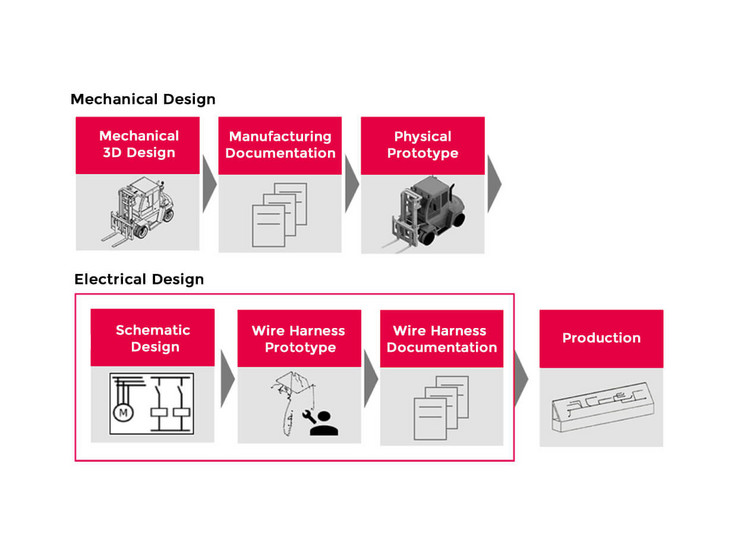

Tempo de Espera no Fluxo de Trabalho Tradicional
Para desenvolver cablagens nos fluxos de trabalho tradicionais, o trabalho realiza-se sequencialmente. Os dados relevantes para a produção não são determinados até que um protótipo físico seja fabricado. As repetição de iterações e os projetos de retrabalho são, portanto, comuns, com erros frequentes, atrasos temporais e custos adicionais devido ao aumento do desperdício.
Desenvolvimento de Cablagens com um Protótipo Digital
A utilização de software CAD 3D traduz-se num processo de desenvolvimento muito mais eficiente para cablagens. Primeiro, é criado um gémeo digital em vez de um protótipo físico. Todos os dados e desenhos de fabrico relevantes podem ser automaticamente derivados do gémeo digital. Este modelo digital demonstra as suas vantagens mesmo que haja alterações frequentes, porque as alterações podem ser implementadas rapidamente e quase sem custos.
EPLAN Harness proD para Cablagens em 3D
O EPLAN Harness proD é um software moderno para a conceção e documentação eficiente de cablagens. Os pontos fortes do sistema são as fases automatizadas de consulta do projecto EPLAN, encaminhamento de cabos e criação de documentação. O EPLAN Harness proD tem o potencial de integração perfeita em ambientes PDM, graças à sua versatilidade na importação de informação mecanicamente relevante de vários sistemas MCAD e informação de ligação ECAD. A conceção da cablagem já não depende de um protótipo mecânico.
EPLAN Harness proD para Cablagens em 3D
O EPLAN Harness proD é um software moderno para a conceção e documentação eficiente de cablagens. Os pontos fortes do sistema são as fases automatizadas de consulta do projecto EPLAN, encaminhamento de cabos e criação de documentação. O EPLAN Harness proD tem o potencial de integração perfeita em ambientes PDM, graças à sua versatilidade na importação de informação mecanicamente relevante de vários sistemas MCAD e informação de ligação ECAD. A conceção da cablagem já não depende de um protótipo mecânico.
The Digital Twin and Designing Wire Harnesses
Gartner says it. Deloitte says it. EPLAN says it, too: the digital twin is becoming the driving force of industrial production in the twenty-first century. Embedded into the megatrends of Industry 4.0 and the Industrial Internet of Things, the digital twin brings manufacturing companies significant advantages across the entire product life cycle.
Background on the Digital Twin in Wire Engineering
This whitepaper, “Electrified – The Digital Twin”, shows what a digital twin consists of and which disciplines and fields can work with it, with a special focus on the engineering field of designing and documenting cabling and wire harnesses in 3D.
Ten Good Reasons for Designing in 3D
The digital twin is gaining ground: according to a February 2019 study by Gartner, a global research and advisory firm, 75 per cent of companies surveyed are planning to use a digital twin within the next year. If the twin also includes electrical engineering information in 3D, your engineering will benefit greatly. EPLAN gives you ten good reasons.
The Digital Twin – Today and Tomorrow
Our infographic “Wiring the Digital Twin?” outlines how you can use the digital twin to harmonise processes and to save time in every individual step of the production process – now and in the future. Request the graphic here.
Seven Steps to the Virtual Prototype of the Wire Harness
Find out in this tutorial video how you can plan and design wiring within a very short period of time using EPLAN Harness proD.
