EPLAN Harness proD
Cablagem em 3D
Utilize o EPLAN Harness proD para projetar e documentar eficazmente a sua cablagem em modelos mecânicos 3D - o software permite-lhe combinar as suas conceções mecânicas e eletrotécnicas. Otimize e digitalize os fluxos de trabalho típicos de cablagem, incluindo documentação para montagem de cabos pré-configurados.
EPLAN Harness proD para os Seus Campos de Aplicação
Descubra os diferentes campos de aplicação do EPLAN Harness proD, inclusive para o seu setor industrial e para as diferentes disciplinas de engenharia.

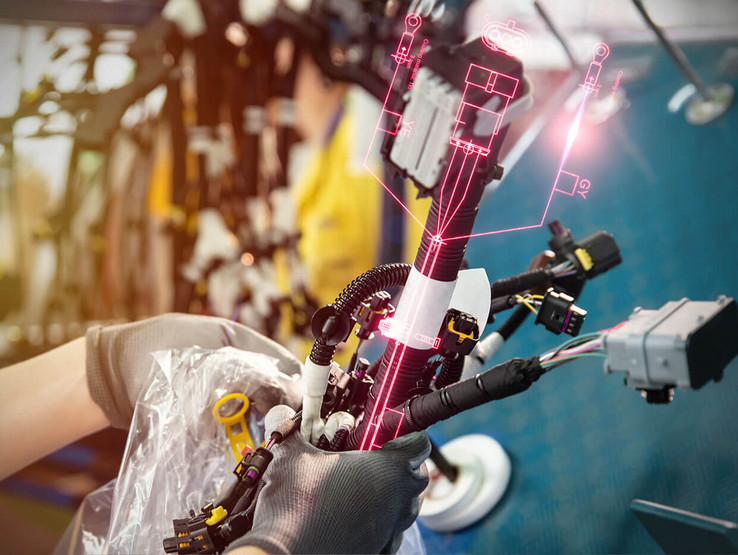

Cablagem
A construção e documentação da cablagem pode ser vista como um momento crítico na interface de conceção e produção. Trabalhar com um gémeo digital no desenvolvimento de cablagens é algo que vale a pena, também para a sua empresa.
Tecnologia de Automação
A tecnologia de automação é utilizada em todas as áreas da tecnologia relacionada com a engenharia de máquinas e instalações. Com as soluções EPLAN, tem uma enorme gama de funções relacionadas com esta disciplina ao seu alcance.
Engenharia Elétrica
O projeto de engenharia elétrica é um campo complexo, principalmente porque muitas pessoas estão trabalhando em várias disciplinas no mesmo projeto. Os dados de engenharia elétrica também devem ser utilizáveis para outros departamentos, como processamento e fabricação de pedidos. Ao mesmo tempo, a engenharia elétrica está sempre sob pressão de tempo, deve entregar dentro do prazo e sempre vigiar os custos incorridos. O EPLAN oferece uma solução de software integrado numa única fonte para uma engenharia elétrica eficiente de todos os processos.
Construção de Máquinas e Instalações
O negócio de encomendas diárias está a tornar-se muito mais rápido e a pressão do tempo está a aumentar, sobretudo devido aos concorrentes internacionais. Ao mesmo tempo, os clientes exigem projetos cada vez mais individualizados até à padronização em massa. O EPLAN apoia-o com soluções de engenharia integradas ao longo da sua cadeia de valor.
Construção de Painéis
Pode otimizar e industrializar os seus processos na engenharia de sistemas de controlo e comutadores utilizando as soluções da EPLAN em conjunto com a experiência de sistemas e automação da Rittal. Dados consistentes são a chave para o sucesso, neste caso. Apoiamo-lo na poupança de tempo e custos, na prevenção de erros e no aumento da sua produtividade a longo prazo.
EPLAN Harness proD para cablagem de máquinas
O EPLAN Harness proD é a solução ideal para a conceção de cablagem e cablagem de campo, por exemplo, no fabrico de máquinas ou instalações de fábricas. O software faz a ponte entre o CAD mecânico e o CAD elétrico, e permite que a cablagem seja concebida em 3D.
Transferência dos componentes electrotécnicos previstos no diagrama esquemático para um modelo 3D e criação de uma representação digital da cablagem.
A partir do desenho digital da cablagem, é possível obter listas de materiais e outras informações necessárias para o processo de compra. Os comprimentos dos cabos e outros dados importantes podem ser fornecidos a todos os processos a jusante, por exemplo, desde os desenhos dos cabos até ao fabrico. Pode partilhar facilmente os seus dados 3D com colegas e parceiros através de HTML.
Muitas vezes é necessário fixar a cablagem à máquina. Com o EPLAN Harness proD, estes pontos de fixação são considerados como parte do projeto de cablagem. Esta informação pode então ser utilizada para planear os furos mecânicos.
O EPLAN Harness proD permite-lhe criar calhas para cabos circulares ou rectangulares. Já não é necessário modelar um caminho de cabos retangular utilizando caminhos de cabos redondos - o software trata disso diretamente.
*Disponível a partir da versão 2023, Service Pack 1.
Desenvolvimento de Cablagens com o Gémeo Digital
Com o EPLAN Harness proD, pode melhorar o gémeo digital com informação relevante de engenharia elétrica gerada no início do processo de engenharia. Isto significa que os projetos de cablagem não dependem da disponibilidade de um protótipo mecânico. O software está aberto aos sistemas MCAD e pode ser integrado sem problemas em ambientes de sistemas existentes.
O ambiente 3D é muito intuitivo e facilita a conceção de cablagens.
Terá liberdade para definir os encaminhamentos e o roteamento automático de conetores e cabos.
A documentação de produção necessária pode ser gerada automaticamente, o que poupa tempo e aumenta a qualidade da documentação.
Estamos Aqui para Si!
A EPLAN oferece-lhe serviços e apoio completos que vão além das nossas aplicações de software. Estamos aqui para o apoiar!
Consultoria EPLAN
Os nossos experientes consultores EPLAN ajudá-lo-ão a utilizar as soluções EPLAN de forma eficiente e a introduzir novos métodos de engenharia. Além disso, os consultores podem trabalhar consigo para desbloquear o enorme potencial da sua empresa mediante a implementação de processos de trabalho integrados.
EPLAN Solution Center
Tem dificuldades? Não há problema: o Suporte EPLAN está aqui para si e oferece apoio profissional no seu trabalho diário. O EPLAN Solution Center é um sistema de apoio online para clientes com EPLAN Software Service ativo, onde pode criar Pedidos de Ajuda diretamente no software.
EPLAN Experience
O EPLAN Experience é um conceito que realça como se pode alcançar a otimização de determinados processos. Mostra-lhe como trabalhar de uma maneira funcionalmente estruturada e seguir padrões uniformes. Pode também aumentar a sua eficiência de engenharia, passo a passo, com uma sólida base de dados.
EPLAN Harness proD na Prática
Aprenda em primeira mão com os nossos clientes e parceiros sobre a experiência da utilização do EPLAN Harness proD na conceção de cablagens e na composição dos gémeos digitais.
Webcast com Voltabox AG
A criação e documentação eficaz e automática de cablagens é o tema deste webcast conjunto entre a EPLAN e a Voltabox AG, uma empresa especializada no desenvolvimento e fabrico de sistemas modernos de baterias de iões de lítio. Pode dar uma vista de olhos neste vídeo exclusivo aqui.
No Ponto Ideal da Eletromobilidade
Quando se trata de mobilidade elétrica, o que se exige é conhecimento especializado e uma abordagem inteligente. A Voltabox AG, um fornecedor de sistemas modernos de baterias de iões de lítio, está a explorar plenamente o potencial de automação da engenharia de cabalgens utilizando o EPLAN Harness EproD.

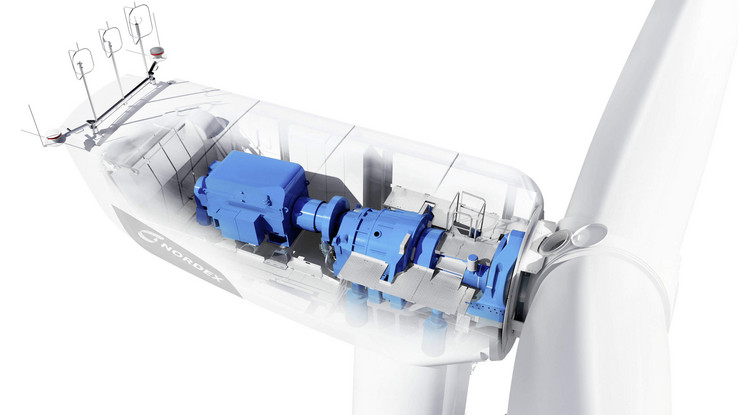

Objetivo: Representação Digitalizada de uma Turbina Eólica
É possível utilizar um computador para determinar exatamente o comprimento de uma cablagem a ser instalada na torre de uma turbina eólica, a 120 metros de altura, e ligá-la ao armário de controlo na nacela? E pode aumentar a eficiência enquanto o faz? Sim, pode fazer ambos, como mostra o exemplo da Nordex SE.
O Gémeo Digital e o Projeto da Cablagem
Gartner afirma. Deloitte afirma. O EPLAN também afirma: o gémeo digital está a tornar-se o motor da produção industrial no século XXI. Integrado dentro das diretrizes mais importantes da Industria 4.0 e da Internet industrial das Coisas, o gémeo digital oferece aos fabricantes vantagens significativas ao longo de todo o ciclo de vida do produto.
Antecedentes sobre o Gémeo Digital em Engenharia de Cablagem
Este whitepaper, "Electrificado - O Gémeo Digital", mostra em que consiste um gémeo digital e que disciplinas e campos podem trabalhar com ele, com especial enfoque no campo da engenharia de projeto e documentação de cabos e cablagens em 3D.
Dez Boas Razões para Projetar em 3D
O gémeo digital está a ganhar terreno: de acordo com um estudo realizado em fevereiro de 2019 pela Gartner, uma empresa global de investigação e consultoria, 75% das empresas inquiridas estão a planear utilizar um gémeo digital dentro do próximo ano. Se o gémeo incluir também informação de engenharia elétrica em 3D, a sua engenharia será grandemente beneficiada. O EPLAN dá-lhe dez boas razões.
O Gémeo Digital - Presente e Futuro
O nosso infográfico "Wiring the Digital Twin?" descreve como pode utilizar o gémeo digital para harmonizar processos e poupar tempo em cada etapa individual do processo de produção, agora e no futuro. Solicite aqui o gráfico.
Sete Passos para obter o Protótipo Virtual da Cablagem
Descubra neste vídeo tutorial como pode planear e projetar a cablagem dentro de um período de tempo muito curto utilizando o EPLAN Harness proD.
Temos todo o prazer em ajudar!
Por favor contacte-nos se quiser saber mais sobre o EPLAN Harness proD. Estamos ansiosos por o ajudar.
