A transição dos esquemas elétricos 2D para uma construção 3D funcional no Eplan Pro Panel é um processo essencial para a integração de dados na indústria atual. No entanto, é comum enfrentar dificuldades ao gerar ligações automáticas, como o erro de rota não encontrada ou projetos que, embora sejam visualizados no espaço, apresentam problemas de montagem física devido à saturação de componentes.

Umaconstrução 3Dque não considere as limitações físicas carece de utilidade técnica. Neste artigo, abordaremos como diagnosticar falhas, gerir a lógica dos meios de exploração e utilizar o preenchimento de condutas de cabos para garantir a viabilidade do armário elétrico.

1. Anatomia da construção no Eplan Pro Panel

Para realizar construções complexas de forma simples, o Eplan Pro Panel requer o alinhamento de três pilares fundamentais:

• Meios de exploração: componentes de eletrotécnica ou de técnica de fluidos provenientes do projeto ou do Eplan Data Portal.
• Superfícies de montagem: áreas definidas dentro de placas de montagem, portas ou perfis que permitem a colocação precisa de itens.
• Componentes mecânicos: elementos como condutas de cabos (calhas técnicas) e calhas DIN que estruturam o percurso físico das ligações.

⚠️ Importante: se estes elementos não estiverem corretamente definidos no navegador, a continuidade lógica do projeto perde-se.

2. Resolução do «erro de caminho não encontrado»

Este problema surge quando o sistema não consegue traçar um caminho entre a origem e o destino dentro do espaço. Geralmente, deve-se a uma interrupção na rede lógica que une os meios de exploração.

Passos para a correção técnica

• Continuidade das calhas técnicas: verifique se não existem separações físicas entre trechos de canais. Se houver um espaço, a rede de percursos é interrompida. É fundamental garantir que as calhas técnicas toquem ou estejam corretamente unidas.
• Alinhamento nas superfícies de montagem: os componentes devem estar corretamente integrados na superfície de montagem da placa de montagem ou na calha DIN. Se um item estiver “flutuando” fora da sua superfície ativada, a sua lógica de conexão não será integrada na rede.
• Uso do navegador de espaços: utilize esta ferramenta para obter uma visão lógica dos dados do projeto. Se um componente não aparecer na hierarquia correta da superfície de montagem, não poderá ser encaminhado.

3. Lógica de dispositivos: gestão de macros de gráficos 3D

Para componentes complexos como variadores ou PLC, é vital trabalhar com uma macro de gráficos 3D bem definida. Um erro comum na construção 3D é ignorar os parâmetros físicos de ligação na macro, o que resulta em colisões ou raios de curvatura impossíveis.

Configuração de macros e lógica

Definição de superfícies: ao criar a macro de gráficos 3D, certifique-se de definir corretamente as superfícies de montagem para que outros itens possam ser colocados sobre elas, se necessário.Lógica de ligação: em vez de depender de configurações automáticas, defina manualmente a direção da ligação na macro para que coincida com a posição dos condutos de cabos mais próximos.Documentação para fabrico: uma vez resolvida a lógica, pode gerar vistas 2D e legendas de armários que servirão como documentação precisa para a oficina, evitando erros de montagem manual.

Inserção de pontos de ajuda para «curvas de alívio»

Em situações em que a rigidez do cabo exige um raio de curvatura específico, é necessário configurar a construção 3D para que simule uma curva de alívio antes de entrar no conduto de cabos.

Para o conseguir, insere-se um ponto de ajuda de encaminhamento o a uma distância entre 30 e 50 mm do ponto de ligação do meio de exploração. Ao ligar este ponto ao terminal através de uma via de encaminhamento manual, gera-se um laço realista no espaço. Esta técnica garante que o projeto tenha em conta o espaço físico real, evitando que o encaminhamento automático ignore as tensões mecânicas do cabo contra a base do armário elétrico.

4. Gestão do preenchimento de calhas técnicas de cabos: otimização do espaço

Uma vez concluído o encaminhamento das ligações, a construção 3D fornece dados críticos sobre a viabilidade física do projeto: a capacidade de preenchimento das calhas técnicas de cabos.

Para obter um cálculo preciso, é imprescindível que cada registo na gestão de artigos inclua o diâmetro exterior real no separador de dados técnicos. Sem esta informação, o sistema não consegue determinar se o volume de cabos excede a secção transversal do componente mecânico.

O «semáforo» do projeto: capacidade de enchimento

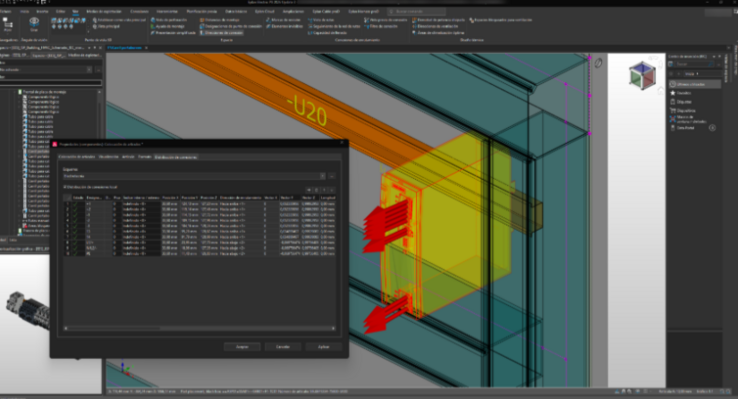

O software Eplan Pro Panel permite monitorizar a ocupação das calhas através de um código de cores configurável:

• 🟡 Amarelo: enchimento superior a 80 %.
• 🔴 Vermelho: excede 100 % (saturação).

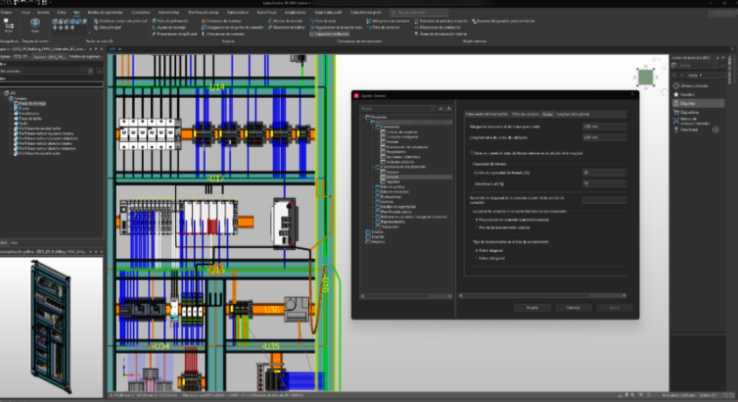

Aceda às utilidades de roteamento e execute o cálculo na área de trabalho. As calhas técnicas de cabos mudarão de cor de acordo com parâmetros configuráveis (normalmente, amarelo para um preenchimento superior a 80 % e vermelho quando excede 100 %).

5. Estratégias face à saturação dos canais

Se o sistema detetar um excesso de cabos (indicado a vermelho), existem três soluções técnicas integradas:

Atualização do artigo: substitua o canal de cabos por um de maior secção ou profundidade a partir da gestão de artigos; a rede de percursos será atualizada automaticamente.

Filtros de encaminhamento (separação de sinais): nas propriedades de cada canal, define filtros específicos (por exemplo, «potência» ou «controlo»). Eplan redirecionará as ligações pelos caminhos autorizados, melhorando a compatibilidade eletromagnética (EMC).

Rotas na placa de montagem: se a configuração o permitir, defina redes de rotas que utilizem a parte traseira da placa de montagem, desviando o tráfego de cabos para zonas com menor congestionamento.

Resumo técnico e conselhos de especialistas

Uma construção 3D no Eplan Pro Panel não é um subproduto do esquema elétrico, mas sim um protótipo virtual que requer engenharia detalhada. Definir corretamente a lógica dos meios de exploração, garantir a continuidade no navegador de espaços e monitorizar a ocupação dos canaletas de cabos são os pilares de um projeto eficiente para a fabricação.

Conselho de especialista: a implementação destas técnicas no modelo 3D permite gerar vistas 2D e legendas de armários extremamente precisas, reduzindo significativamente os tempos de montagem e os erros na oficina.

Já se deparou com a mensagem «distância de montagem insuficiente» ao trabalhar com macros de gráficos 3D para cabos blindados? Este desafio é normalmente resolvido ajustando a lógica de ligação ou através da utilização estratégica de pontos de referência manuais no espaço.
