Como resolver os problemas mais comuns na engenharia de maquinaria à medida

Design elétrico e diagramas de tubagem e instrumentação (P&ID)

Problemas comuns na conceção elétrica e nos diagramas P&ID

Engenharia elétrica e de fluidos descoordenadas.
Criação manual de diagramas P&ID (diagramas de tubagem e instrumentação).
Gestão de variantes demorada e alterações propensas a erros.

Como o software de projeto elétrico Eplan Electric P8 resolve isso

Integração de esquemas elétricos e diagramas P&ID: os engenheiros podem criar, com o software Eplan Electric P8, tanto esquemas elétricos como diagramas P&ID num único ambiente, o que garante a coerência entre disciplinas. Isto é fundamental em ambientes higiénicos, onde os sistemas de fluidos devem estar sincronizados com os sistemas de controlo.

Macros e variantes baseadas em bibliotecas: os circuitos comuns, como os sistemas CIP (limpeza no local) ou os circuitos de aquecimento de máquinas, podem ser reutilizados e modificados conforme necessário, reduzindo o tempo de projeto em até 50 % com o software Eplan Electric P8.

Documentação automatizada: as listas de materiais (BOM), as listas de cabos e os relatórios de conformidade são gerados diretamente a partir do projeto, o que reduz a carga de trabalho manual e melhora a precisão.

Quer ver como funciona o Eplan Electric P8?

Aceda ao Eplan Ignition e veja em ação o software líder em design elétrico que ajuda as empresas a conceber mais rapidamente, a reduzir erros e a automatizar os seus processos de engenharia.

Planeamento de cablagem de precisão e feixes de cabos

Problemas comuns no planeamento de cablagem de precisão e feixes de cabos

Incerteza quanto ao traçado dos cabos, aos comprimentos e aos custos.
Dependência de protótipos físicos para o traçado dos cabos.
Desperdício resultante de retrabalhos ou da aquisição incorreta de cabos.

Como o Eplan Cable proD, o software para uma cablagem eficiente de máquinas, resolve isso

Traçado de cabos em 3D: o software Eplan Cable proD integra-se com ficheiros CAD mecânicos para visualizar os percursos dos cabos, calcular os comprimentos e evitar colisões desde o início.

Gémeo digital da cablagem: os engenheiros podem estimar as necessidades de cablagem num ambiente 3D, o que lhes permite encomendar cabos pré-fabricados e eliminar as iterações de prototipagem.

Montagemplug-and-play: os técnicos de montagem trabalham com instruções digitais precisas, o que melhora a fiabilidade e reduz a necessidade de realizar medições ou ajustes no local.

Quer ver como funciona o Eplan Cable proD?

Entre no Eplan Ignition e veja em ação o nosso software para uma cablagem eficiente de máquinas.

Conceção de feixes de cabos para máquinas complexas

Problemas comuns na conceção de feixes de cabos para máquinas complexas

A engenharia tradicional de feixes de cabos está fragmentada entre ambientes de conceção 2D e conceção 3D.
São necessárias múltiplas iterações devido à falta de coordenação entre as equipas elétricas e mecânicas.

Como o software Eplan Harness proD resolve esta situação

Enquanto o traçado em 3D resolve o percurso geral dos cabos na máquina, o Eplan Harness proD vai um passo além ao abordar a engenharia especializada de feixes de cabos complexos (conectores, malhas e derivações detalhadas):

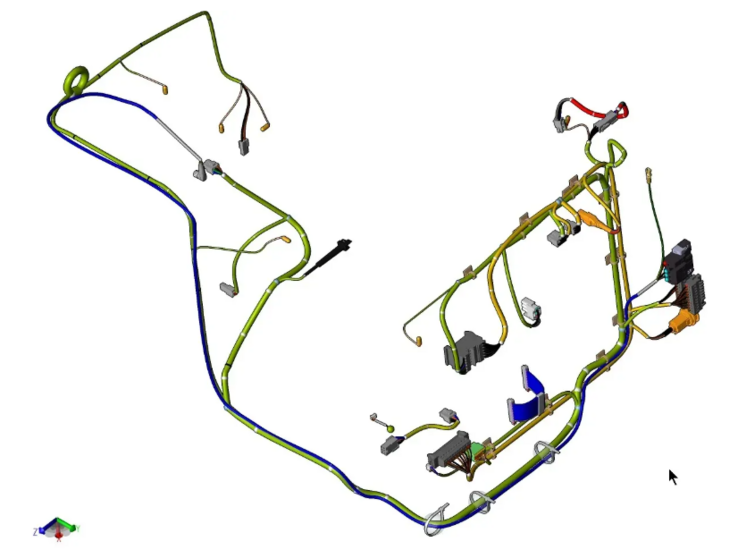

Processos unificados de projeto de feixes de cabos em 2D e 3D: os projetistas traçam os feixes de cabos sobre o modelo mecânico em 3D. A cablagem integra-se automaticamente com os esquemas elétricos criados no Eplan Electric P8, transformando o gémeo digital na linguagem comum entre os departamentos elétrico e mecânico.

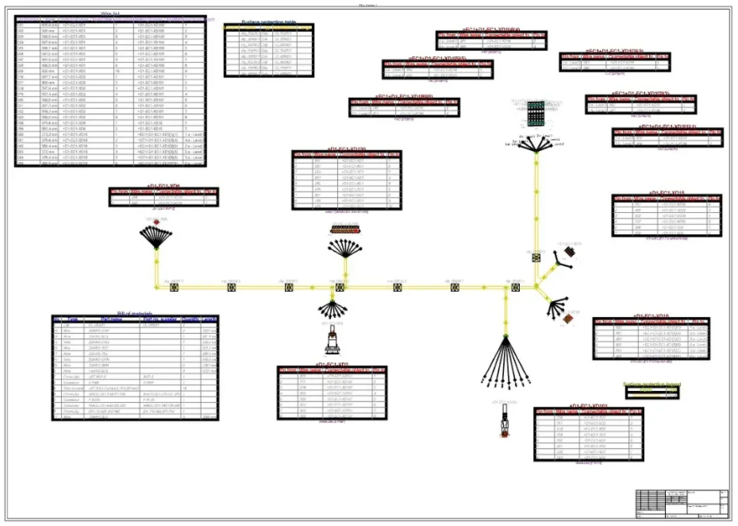

Resultados de produção automatizados: O Eplan Harness proD gera planos de cablagem (incluindo quadros de pinos ou «nailboards» em 2D) a partir do traçado em 3D e extrai os detalhes de fabrico diretamente do modelo do feixe de cabos.
Coerência dos dados garantida: a integração fluida com ECAD e MCAD mantém a coordenação entre as equipas elétricas e mecânicas, reduzindo as discrepâncias de espaço físico ou de cablagem antes de chegar à oficina.

Quer ver como funciona o Eplan Harness proD?

Aceda ao Eplan Ignition e veja em ação o nosso software para projetar e documentar a sua cablagem em modelos mecânicos 3D.

Um ecossistema de engenharia coeso e baseado em dados

O verdadeiro valor surge da combinação das três soluções da Eplan. Quando isso acontece, a engenharia de maquinaria integra-se na perfeição:

Fonte única de informação: os dados elétricos, de fluidos, mecânicos, de cablagem e de montagem provêm de um gémeo digital partilhado.
Gestão fluida de variantes: reutilize os projetos básicos e adapte-os a novos modelos sem ter de começar do zero.
Conformidade normativa com rastreabilidade: a documentação gerada automaticamente facilita as auditorias em setores regulamentados, garantindo a rastreabilidade entre as diferentes disciplinas de engenharia.

Conclusão

Os problemas mais comuns na engenharia de maquinaria à medida, como processos fragmentados, iterações manuais e erros em fases avançadas, são facilmente resolvidos através da combinação do Eplan P8, do Eplan Cable proD e do Eplan Harness proD. Isto traduz-se em várias vantagens: Ao transformar os dados num fluxo de trabalho digital e interligado, desde a conceção de esquemas elétricos até à instalação da cablagem na fábrica, as soluções de software da Eplan permitem às equipas de conceção reduzir o desperdício, acelerar a entrega e fornecer maquinaria com uma elevada qualidade constante em indústrias onde não há margem para erros.

Desenvolvimento mais rápido dos feixes de cabos, com menos erros e uma transição suave para a produção.
Redução do desperdício de materiais, uma entrada em funcionamento mais rápida e menos surpresas de última hora durante a montagem.
Os tempos de montagem são reduzidos entre 30 % e 50 % e as empresas observam uma melhoria significativa da qualidade desde a primeira execução.
