Projetos de armários 3D:
Como o gémeo digital simplifica os projetos e a produção do seu armário de controlo
Gémeo digital: está a pensar num modelo 3D como orientação prática para a construção de armários elétricos? Ou uma visão do futuro da transformação digital? Com um diagrama de cablagem normalizado como base, o design de armários de controlo 3D também está ao alcance da sua empresa. Dê um passo mais perto do chão de fábrica com o EPLAN. Os seus colegas de produção vão agradecer-lhe, assim como os seus clientes!
Qual o caminho do seu fabrico de armários?
Vamos fazer esta viagem juntos!
Mundos diferentes? Planeamento elétrico no escritório, produção de armários elétricos na fábrica
Como engenheiro, tem sempre uma boa visão da forma como os seus colegas de produção utilizam os documentos que lhes envia? É claro que os esquemas elétricos 2D podem ser utilizados para equipar e ligar os armários elétricos. Mas ainda faltam algumas informações: onde exatamente devem ser colocados os componentes e os furos na placa de montagem e os elementos de controlo na porta? Onde devem ser colocados os suportes para cabos, os perfis e os blocos de terminais? Na ausência de instruções específicas, a oficina e o cliente são obrigados a colocar uma série de questões. A escassez aguda de mão de obra especializada também tem um impacto negativo nos prazos de fabrico e de entrega. Mas será que isto pode ser resolvido na fase de planeamento?
Esquemas 2D vs Desenhos 3D: comparação da produção de armários
Por um lado, os dados do esquema elétrico criados com o EPLAN permitem-lhe fornecer informações importantes para a aquisição de material. Por outro lado, os dados do projeto EPLAN também fornecem a base perfeita para derivar um gémeo digital próximo da realidade dos armários elétricos planeados. O software 3D apropriado alivia tanto o seu planeamento elétrico como o fabrico dos armários de controlo.
Construção de armários com esquemas 2D
- Onde devem ser colocados exatamente os componentes no quadro elétrico? Cabe tudo?
- Não há informações sobre a localização das calhas e dos furos.
- Apenas pessoal experiente pode instalar o equipamento e a cablagem.
- Cada armário elétrico acabado tem um aspeto diferente, apesar de ser produzido em série.
⇒ Os pedidos de esclarecimento, o retrabalho e a falta de pessoal custam tempo e recursos
Construção de armários com um modelo 3D
- Todos os componentes são colocados na placa de montagem e representados de forma realista.
- Toda a estrutura do quadro elétrico é descrita de forma clara.
- Visualização fácil de entender para coordenação e aceitação do projeto
- Os sistemas de assistência virtual guiam mesmo os trabalhadores inexperientes através do processo de fabrico.
⇒ Protótipo virtual para uma produção rápida do quadro elétrico e uma aceitação sem problemas
Quatro vantagens da prototipagem virtual para a construção de armários
A prototipagem virtual pode dar às empresas vantagens decisivas, garantindo uma melhor colaboração entre engenharia, construção de armários e outros processos à posteriori. Apresentamos quatro vantagens importantes para o uso de protótipos virtuais para os seus processos na engenharia e construção de armários de controlo. Faça o download gratuito agora!
Construção e encaminhamento do armário de controlo em 3D para menos erros e um aspeto uniforme

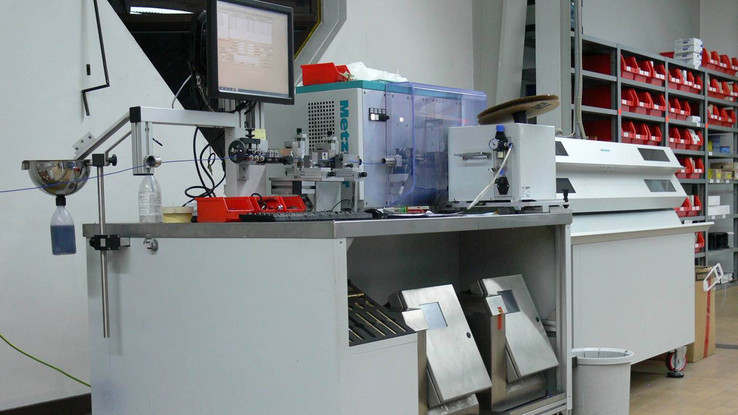

A Ingela introduziu o EPLAN Pro Panel para a construção de armários de controlo 3D, nomeadamente para o encaminhamento. Isto permitiu à empresa desenvolver uma competência essencial, uma vez que é considerada no sector como especialista na montagem e impressão de fios.
As vantagens oferecidas pelo EPLAN Pro Panel tornaram-se claras muito rapidamente: "Os erros foram imediatamente próximos de zero, cada comprimento de fio encaixa perfeitamente e a aparência dos armários de controlo é também muito melhor", diz Ingo Straub, sócio-gerente da Ingela GmbH, Alemanha.
Construção e encaminhamento do armário de controlo em 3D para menos erros e um aspeto uniforme
A Ingela introduziu o EPLAN Pro Panel para a construção de armários de controlo 3D, nomeadamente para o encaminhamento. Isto permitiu à empresa desenvolver uma competência essencial, uma vez que é considerada no sector como especialista na montagem e impressão de fios.
As vantagens oferecidas pelo EPLAN Pro Panel tornaram-se claras muito rapidamente: "Os erros foram imediatamente próximos de zero, cada comprimento de fio encaixa perfeitamente e a aparência dos armários de controlo é também muito melhor", diz Ingo Straub, sócio-gerente da Ingela GmbH, Alemanha.
Utilize o gémeo digital para construir os seus armários elétricos com o software EPLAN
A criação de esquemas elétricos não se fica por aqui: EPLAN fornece-lhe um software para o planeamento 3D das suas instalações de controlo e distribuição. E na produção, o EPLAN também é utilizado para simplificar o fabrico de armários elétricos baseados no gémeo digital.
Software para a conceção de armários de controlo em 3D

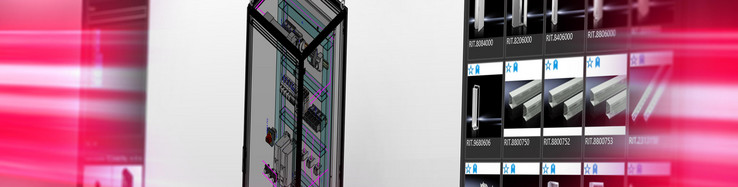

Com o EPLAN Pro Panel, pode planear esquemas de montagem integrados para sistemas de controlo e de aparelhagem, tudo em 3D. Isto permite-lhe fornecer ao fabrico muitos dados úteis, tais como comprimentos de cabos, etiquetagem de componentes e colocação de orifícios, para citar apenas alguns.
Leve os seus esquemas e armários de controlo 3D consigo para onde quer que vá
Com o EPLAN eVIEW, pode visualizar os modelos 3D, bem como os esquemas vinculados, em qualquer lugar, utilizando o seu navegador Web, comentá-los, partilhá-los e utilizá-los para a coordenação com os parceiros do projeto. Outro destaque: Com o add-on EPLAN eVIEW AR, pode utilizar o seu smartphone ou tablet para projetar o armário de controlo onde quer que esteja - na oficina, na fábrica ou mesmo numa mesa durante uma reunião com o cliente.
Guias passo a passo para a montagem manual

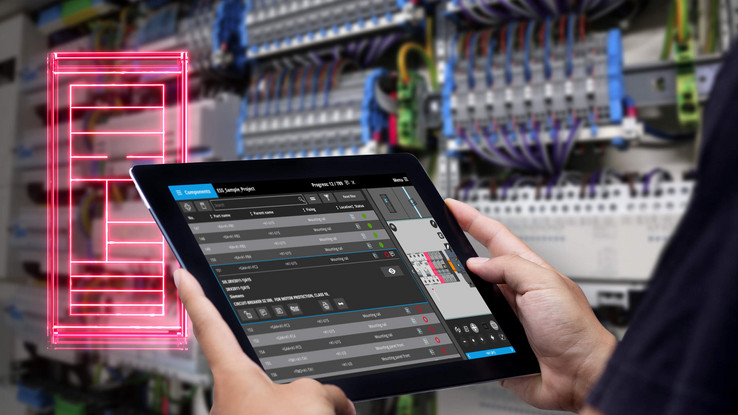

O modelo 3D do EPLAN Pro Panel também suporta sistemas de software que podem ser utilizados diretamente no chão de fábrica. O EPLAN Smart Mounting fornece aos técnicos instruções passo-a-passo para processos de montagem manual de armários de controlo. Isto significa que mesmo os funcionários menos experientes podem assumir estas etapas de trabalho sem qualquer formação prolongada.
Guia virtual para a cablagem manual

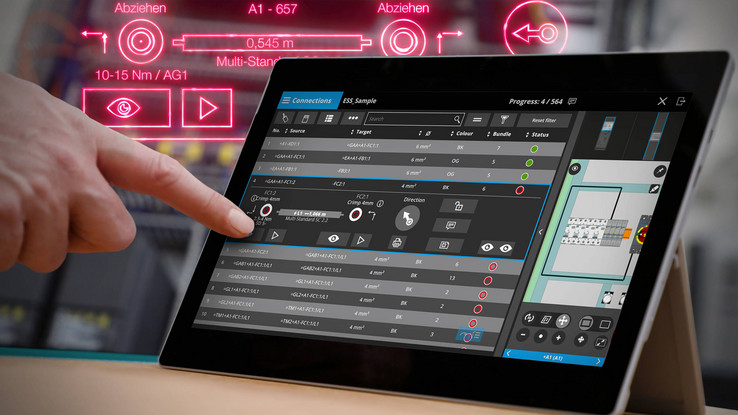

Mesmo para a instalação de cablagem para armários de controlo, é muito prático para os técnicos de fabrico ter um guia passo a passo para os processos de trabalho com base numa lista de cablagem e num modelo 3D. É exatamente isto que o EPLAN Smart Wiring, o software baseado em browser, oferece. Os técnicos nem sequer precisam de saber ler esquemas.
